Panou de comandă manual pentru regulatorul de poziție al sondei

În setul complet cu regulatorul este inclus butonul de comandă. Cu ajutorul lui există posibilitatea de a ridica complet regulatorul în sus sau de a-l coborî. De asemenea, există posibilitatea reglării unghiului de înclinare a regulatorului, dar întrucât controlul vizual lipsește, reglarea nu este exactă. De aceea recomandăm achiziționarea separată a unui panou de comandă pentru regulator. Panoul de comandă permite o gestionare mai precisă a poziției regulatorului traductorului. Este foarte important să existe o reglare pas cu pas, cu afișarea acestor etape pe panoul de comandă. Fără control vizual, realizarea reglajului fin al dispozitivului este practic imposibilă. Este important să existe posibilitatea de a salva reglajul individual în memoria dispozitivului. Aceasta permite ca pe viitor să nu mai fie nevoie să interveniți de fiecare dată asupra dispozitivului, ci, pur și simplu, prin apăsarea unei taste speciale, să apelați poziția prioritară stocată în memorie. Este foarte comod când dispozitivul dispune de tastele de ridicare și coborâre automată a regulatorului. Acest lucru permite să nu fiți distras de la conducerea ambarcațiunii în timpul deplasării. Toate aceste funcții sunt disponibile în panoul de comandă al regulatorului STRONGER.

Funcțiile panoului de comandă

1. Taste de ridicare și coborâre automată a regulatorului.

2. Taste de reglare pas cu pas a poziției regulatorului în sus/în jos.

3. Tastă de memorie nevolatilă pentru păstrarea poziției favorite a regulatorului.

4. Indicator de poziție a regulatorului

Comanda poziției traductorului prin panoul regulatorului. Prin apăsare scurtă (1 sec.) a butoanelor (MAN) puteți regla unghiul de înclinare a senzorului cu o precizie de 2 grade la fiecare apăsare a butonului cu săgeata în sus sau în jos. Acest lucru vă va permite să găsiți poziția optimă, cea mai precisă, a unghiului de înclinare a traductorului, ceea ce vă va ajuta să obțineți cele mai exacte informații pe ecranul sondei de adâncime. Dacă pescuiți singur sau cu aceeași echipă și folosiți practic aceeași greutate de încărcătură, amplasând-o în aceleași locuri, păstrând aceeași asietă longitudinală a bărcii, atunci, cu ajutorul butonului (M), prin apăsare și menținere timp de 7-8 secunde, puteți memora așa-numita „poziție favorită” a unghiului de înclinare a senzorului traductorului. În acest caz veți putea reveni întotdeauna la „poziția favorită” după orice manipulări cu dispozitivul, apăsând pur și simplu scurt (1 sec.) butonul (M), iar dispozitivul va seta automat senzorul traductorului în „poziția favorită” stocată anterior în memorie. Chiar și în cazul deconectării de la alimentare a dispozitivului, informația despre „poziția favorită” este păstrată în memoria nevolatilă a dispozitivului până la următoarea schimbare a acestei „poziții favorite”.

Montarea panoului și a unității de comandă pentru poziția regulatorului. Montăm panoul de comandă într-un loc comod pentru dumneavoastră, pe bordul ambarcațiunii. Întindem cablul de comandă până la pupa bărcii. Conectăm cablul panglică al controlerului la panoul de comandă. Fixăm controlerul într-un loc protejat de stropi de apă și de razele soarelui, de exemplu sub bordul ambarcațiunii. În continuare realizăm conectarea cablurilor de comandă, montând în prealabil pe fire tuburile termocontractabile incluse în setul dispozitivului. După conectarea bornelor, tragem tubul termocontractabil peste locul de conectare a contactelor și îl fixăm cu un uscător de păr. Conectăm cablul la sursa de alimentare de 12 V, respectând polaritatea (în acest scop se poate folosi rețeaua de bord a bărcii).

Descriere tehnică și configurație

Set de livrare

1. Unitate de comandă cu panou.

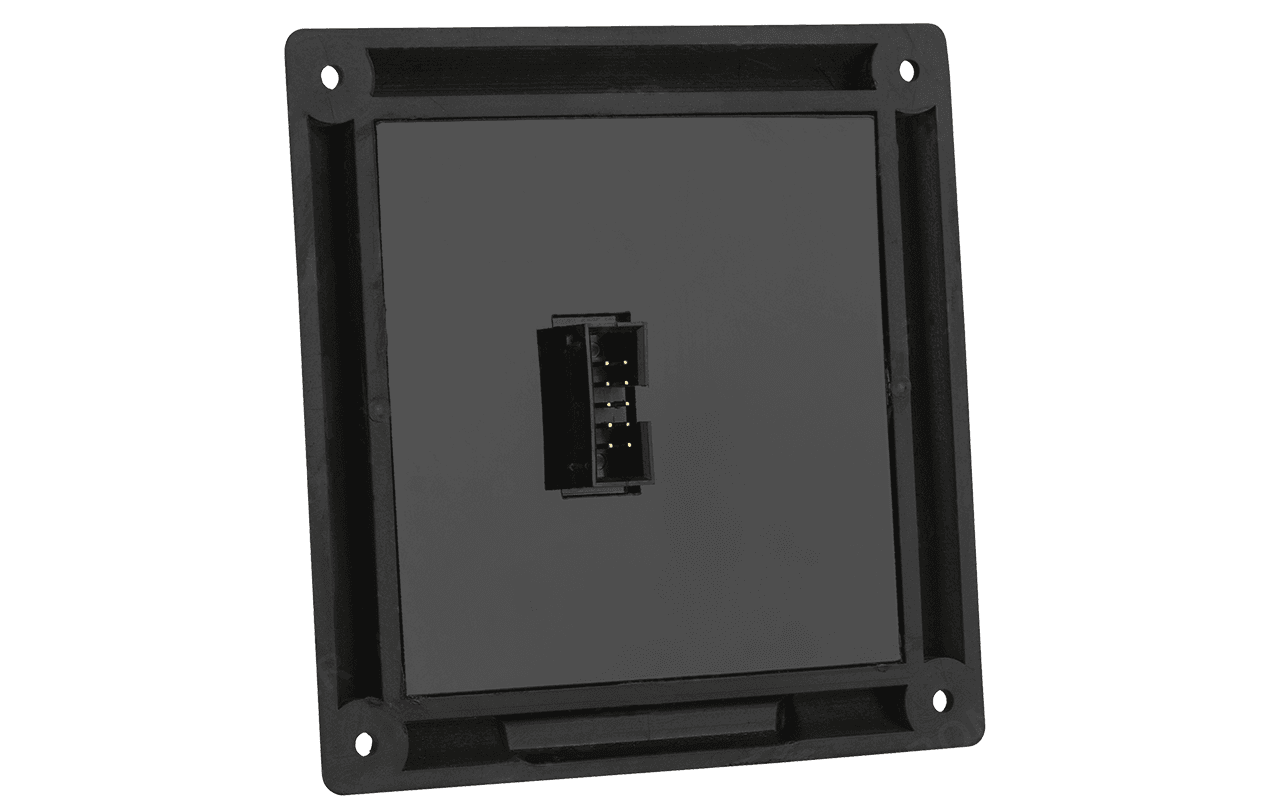

2. Panou de comandă.
